一、系統組成與工作原理

整個系統可以看作是一個 “數據融合" 系統：

1. 試驗機：作為加載與控制單元，提供精確的力/位移載荷，并輸出同步的載荷-時間信號。

2. DIC系統：作為形變測量單元，由相機、鏡頭、光源、同步控制器及分析軟件組成，輸出全場位移/應變-時間數據。

3. 同步與控制單元：作為大腦，確保兩個系統的數據在時間上嚴格對齊。

工作流程：試驗機對試樣加載 → DIC系統連續拍攝試樣表面散斑圖像 → 軟件分析圖像序列得到全場位移和應變場 → 將DIC的形變數據與試驗機的載荷數據按時間戳同步 → 得到應力-應變曲線、泊松比等全面力學信息。

二、實現高精度測量的關鍵環節

1. 硬件配置與集成

相機與鏡頭：

分辨率：選擇高分辨率相機（如500萬像素以上），確保單個散斑點覆蓋足夠像素（通常3-5個像素/斑點），這是亞像素精度的基礎。

幀率：必須匹配試驗速度。對于準靜態試驗，低幀率即可；對于動態或斷裂試驗，需要高幀率相機（每秒數百至數萬幀）。

鏡頭：使用低畸變、高景深的工業定焦鏡頭，并精確調整光圈和焦距，確保整個測量區域清晰。

照明系統：采用穩定、均勻的冷光源（如LED面光源）。光照不均勻或閃爍是主要的誤差來源之一。必須保證在整個測試過程中光照穩定。

試樣制備：散斑質量是DIC精度的生命線。

在試樣表面制備高對比度、隨機、啞光的散斑圖案（如白底黑點或黑底白點）。

斑點大小需與相機分辨率匹配。可使用噴槍、印章或激光蝕刻。

同步觸發：這是數據對齊的核心。通常使用試驗機的模擬量輸出（或數字I/O）觸發相機開始采集，或者由DIC軟件發送信號給試驗機開始加載。確保每一幀圖像都能對應一個精確的載荷和位移讀數。

2. 系統標定與校準

相機標定：使用高精度棋盤格或圓點標定板，在測量位置進行多角度拍攝。軟件通過計算得到相機的內參和外參，以消除鏡頭畸變，并為立體DIC（3D-DIC）提供三維重建依據。

物理尺寸標定：告訴系統圖像中一個像素對應的真實物理尺寸（mm/pixel）。這通常在試樣上放置一個已知長度的標尺來完成。

與試驗機數據通道校準：確保DIC軟件讀取的試驗機載荷和位移信號是準確且比例正確的。

3. 軟件算法與參數設置

子區與步長：

子區大小：分析時用于追蹤的方形區域。增大子區可提高信噪比和穩健性，但會降低空間分辨率；減小子區則相反。需要根據散斑質量和變形梯度優化（通常在15x15到50x50像素之間）。

步長：計算點的間隔。步長小于子區時可獲得更密集的數據場（即“滿步長"計算）。

應變計算窗口：DIC直接測量的是位移，應變是通過對位移場進行數值微分得到的。選擇一個合適的應變窗口（如通過局部多項式擬合）來平衡應變場的平滑度和局部細節的保留。

虛擬引伸計：軟件可以在全場位移數據上任意位置設置虛擬引伸計，直接計算出工程應變（如軸向應變、橫向應變），其長度和位置可隨時調整，比物理引伸計靈活無數倍。

4. 數據同步與融合

這是產生高精度力學性能數據的關鍵一步：

DIC軟件不僅能輸出視頻和云圖，更能將選定區域（如標距段）的平均應變作為一列隨時間變化的數據導出。

同時，試驗機的載荷、橫梁位移、時間等數據也被同步記錄。

通過時間軸將兩者嚴格對齊，即可直接繪制出真實應力 vs. 真實應變曲線，計算彈性模量、屈服強度、泊松比、應變硬化指數等。

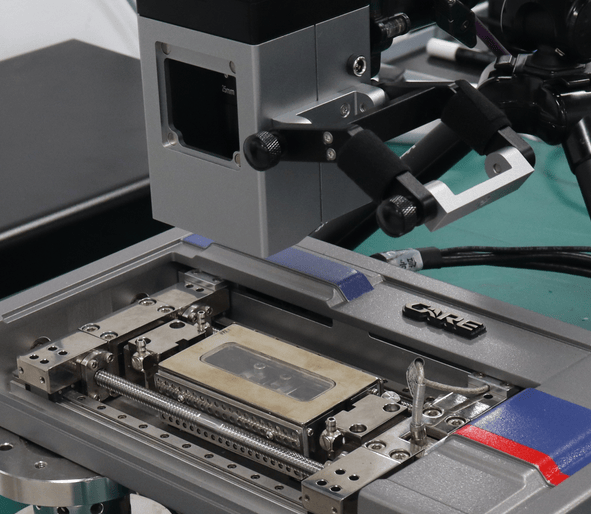

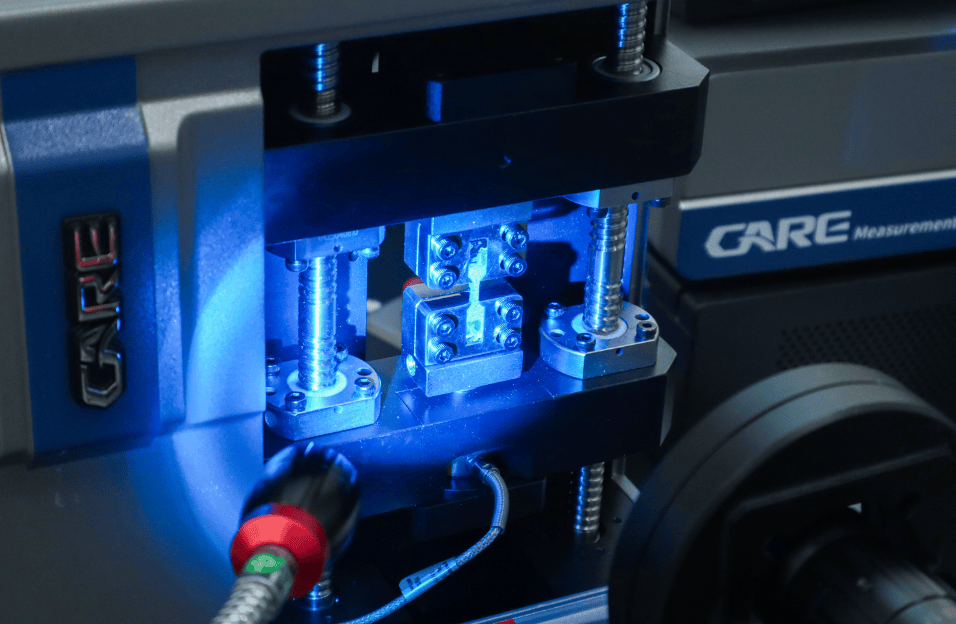

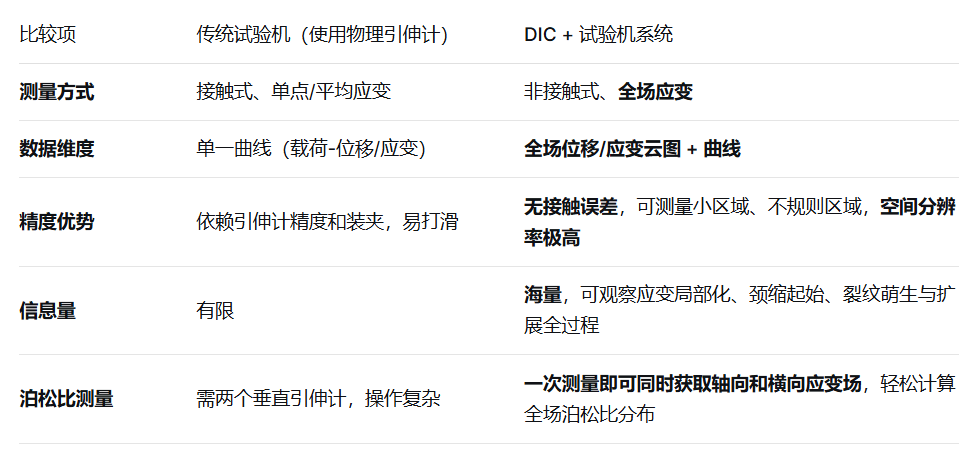

三、相比傳統方法的優勢與實現的高精度體現

高精度具體體現：

1. 消除系統誤差：無接觸力，無引伸計刀口滑移帶來的誤差。

2. 局部變形測量：能精確捕捉試樣的最小截面或裂紋的局部真實應變，這是物理引伸計無法做到的。

3. 全場平均更準確：虛擬引伸計可以精確放置在標距段內，排除夾頭附近的干擾區。

4. 動態過程解析：可以研究變形非均勻性、呂德斯帶傳播、剪切帶形成等細觀力學過程。

---

四、應用實例與流程

以測量金屬板材的拉伸性能為例：

1. 準備：在板材試樣平行段噴涂?jī)?yōu)質散斑。將試樣裝夾在試驗機上。

2. 布置：在試樣正面架設DIC相機系統（單相機2D-DIC或雙相機3D-DIC），調整角度、對焦、照明，確保視野覆蓋整個變形區域。

3. 標定：進行相機標定和物理尺寸標定。

4. 設置：在軟件中設定采集幀率，設置虛擬引伸計（如標距50mm）。

5. 同步測試：?jiǎn)?dòng)試驗機加載程序，同時觸發DIC開始采集圖像序列。

6. 分析：測試結束后，DIC軟件處理圖像，得到全場數據。將虛擬引伸計計算出的應變-時間曲線與試驗機的載荷-時間曲線同步融合。

7. 輸出：得到高精度的應力-應變曲線、泊松比曲線，并可生成整個拉伸過程中任意時刻的應變?cè)茍D動畫。

總結

DIC技術搭配試驗機實現高精度形變測量的核心在于：通過高質量散斑和非接觸光學測量獲得全場面內/三維位移數據，再通過精確的系統標定、穩定的環境控制和嚴格的數據同步，將DIC的全場形變信息與試驗機的載荷信息無縫融合。 這不僅大大提升了傳統力學測試的精度和可靠性，更重要的是打開了從宏觀力學響應到細觀變形機制的研究大門，成為現代材料研究、產品檢測和失效分析中工具。
